Electro-aimant linéaire 7165

L’électro-aimant linéaire 7165 pour des applications courantes est en D, il est disponible en plusieurs modèles : tirant, poussant et traversant. Il représente une masse de 400 g et peut fonctionner avec un courant alternatif ou continu.

Modèles disponibles

Modèles
Tirant, Poussant, Traversant

Force min-max
3,3 daN - 7 daN

Course min-max
19 mm - 35,5 mm

Dimensions
36x42x56 mm

Masse en grammes

Masse en g.
400 g.

Modèles disponibles : Tirant, Poussant, Traversant
Dimensions : 36x42x56 mm
Force minimale et maximale : 3,3 daN - 7 daN
Course minimale et maximale : 19 mm - 35,5 mm
Masse en gramme : 400 g.
Alimentation VDC : 6 -> 220
Alimentation VAC : 6 -> 230

Courant continu

Facteur de marche	100 %	25 %	5 %
Puissance nominale	8,3 W.	25 W.	108 W.

Courant alternatif

Facteur de marche	100 %	25 %	5 %
Puissance nominale	11 VA.	45 VA.	200 VA.

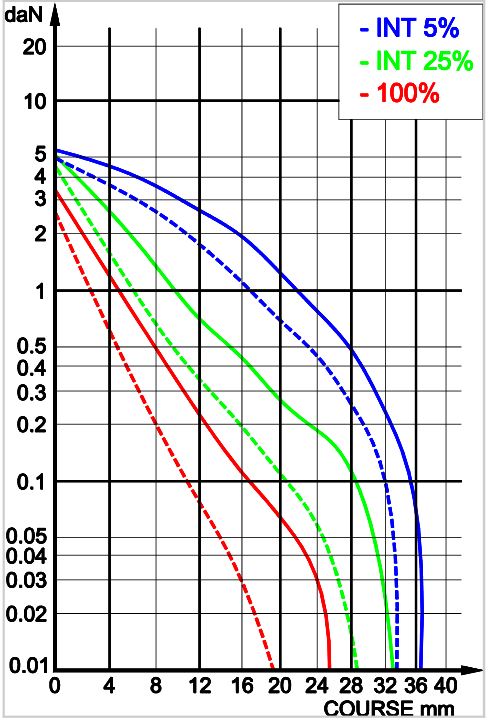

Courant continu

Performances

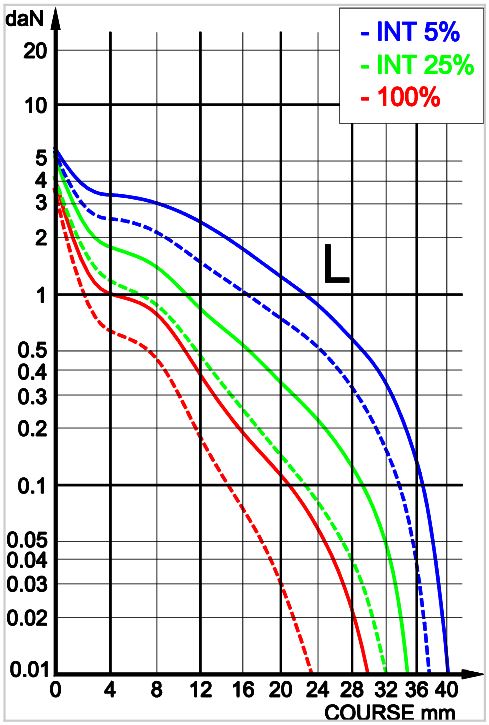

Courant continu - longue course

Performances

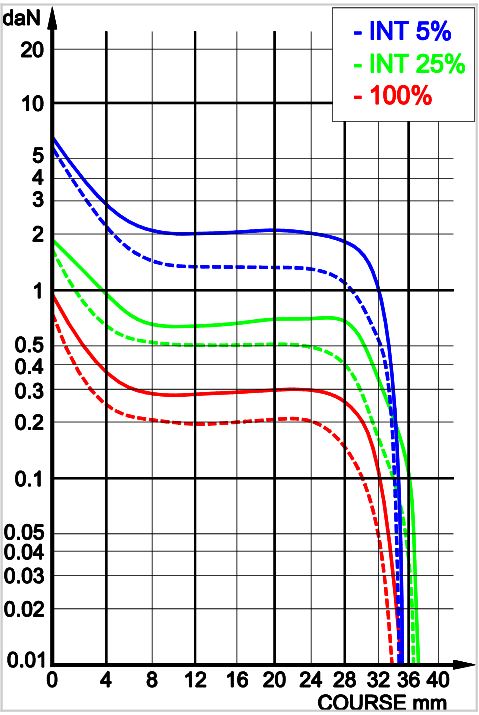

Courant alternatif

Performances

Modèle tirant - Courant continu

Plans d'encombrement

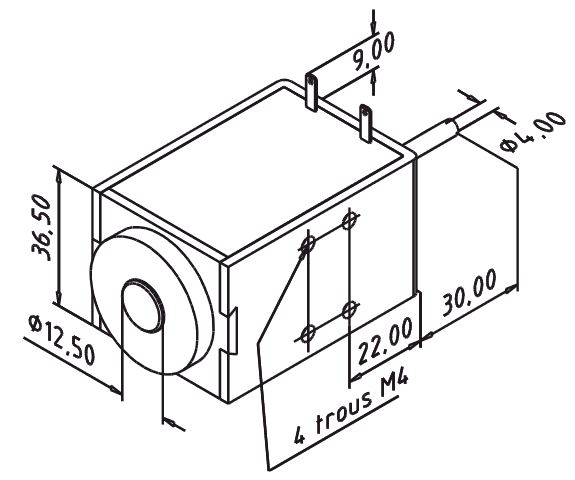

Modèle poussant - Courant continu

Plans d'encombrement

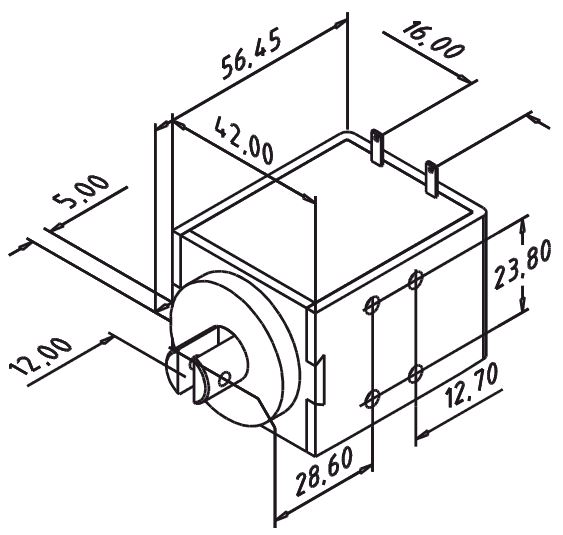

Modèle tirant - Courant alternatif

Plans d'encombrement

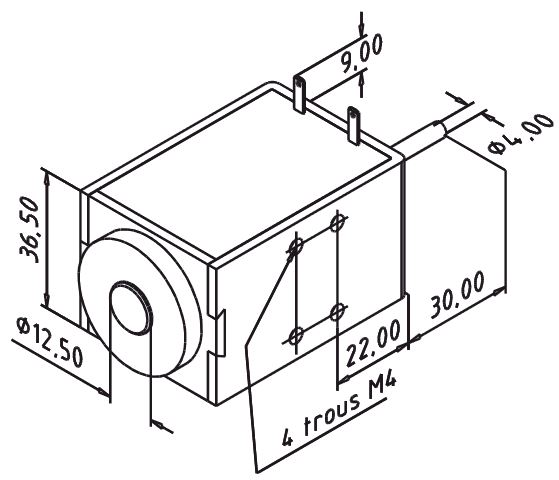

Modèle poussant - Courant alternatif

Plans d'encombrement

Languette pour clips Faston : 4,75 x 0,5 mm ou 2,80 x 0,8 mm ou 6,35 x 0,8 mm
Sur fils (longueur 110 mm)
Cosses à souder
